ESDEC ClickFit EVO Set - Unterkonstruktion für Ziegeldächer (auf Anfrage bei den Fachberatern auch für andere Dacharten möglich).

Wir machen es Dir einfach: alle benötigten Bauteile sind bereits in unseren Sets enthalten. Einzig die Modulanordnung/Reihen auf dem Dach nach Bestellung unseren Fachberatern mitteilen! Fertig.

(Versand von K2, Esdec und Van der Valk UK erst ab 1000,-€ Warenwert (etwa 5 Kwp) möglich)

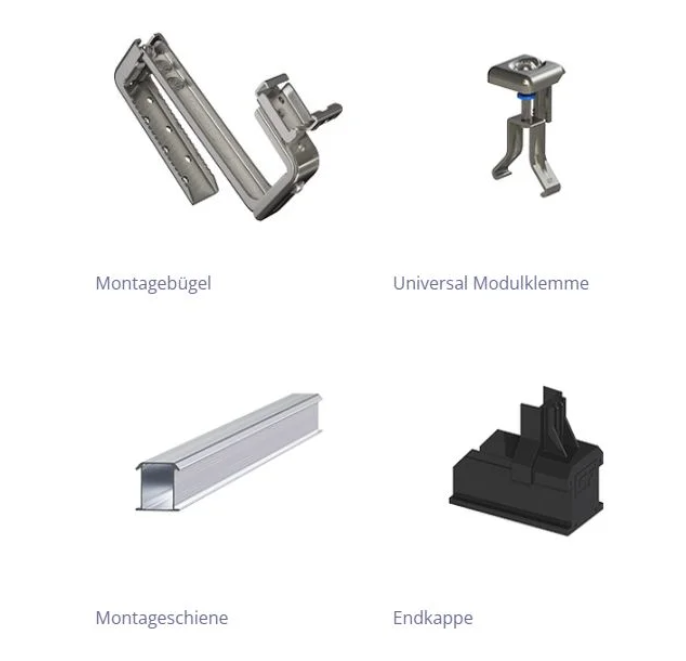

Das ClickFit EVO Set passt auf fast jedes Ziegeldach und besteht aus nur 4 Komponenten.

ClickFit EVO kann auf allen gängigen Arten von Dachziegeln mit einer Dachlatten- und Dachziegelstärke zwischen 32 und 65 mm verwendet werden. Dies gilt für die Standard-Montageoption mit dem ClickFit EVO Dachhaken universell. Wenn Sie sich für die Befestigung der Module mit dem ClickFit EVO Sparrenhaken universell entscheiden, ist eine Dachziegel- und Dachlattenstärke zwischen 37 und 62 mm erforderlich.

ClickFit EVO kann auf Ziegeldächern mit einer Neigung zwischen 10 und 60 Grad verwendet werden.

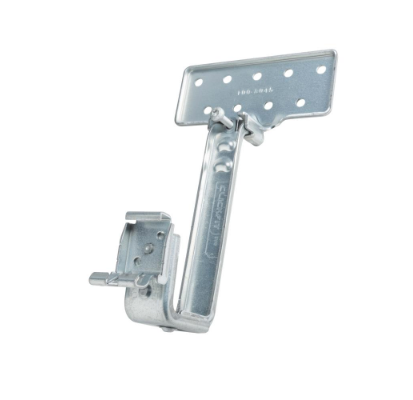

Der ClickFit EVO Sparrenhaken (Schraubversion) universell ist 254,8 mm lang und 150 mm breit. Der Klick-Verbinder am Sparrenhaken universell ist höhenverstellbar zwischen 68 und 98 mm.

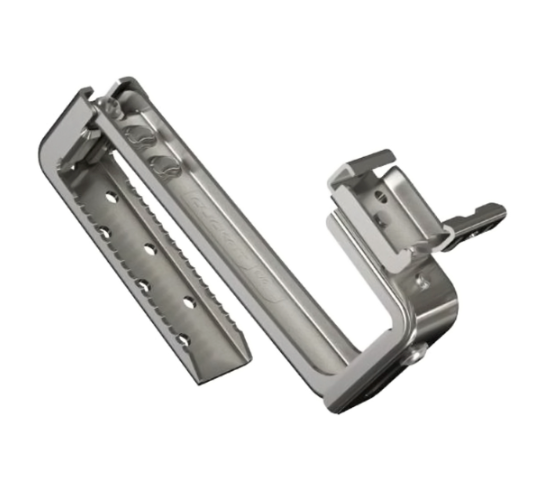

Universeller Dachhaken (auf Wunsch auch zum Schrauben zu bestellen)

Der ClickFit EVO Dachhaken ermöglicht eine schnelle und flexible Montage ohne Bohren.

• Der universelle Magnelis®-Dachhaken ist für alle gängigen Ziegel/Latten-Kombinationen geeignet.

• Die Montage von oben erfolgt einfach und problemlos.

• Der Dachhaken ist stufenlos mehrfach verstellbar.

• Dank seiner ausgezeichneten Punktlastverteilung besteht ein geringes Risiko von Pfannenbruch und Leckagen.

• Die selbstjustierende Klickverbindung ermöglicht eine einfache und schnelle Installation.

• Der Dachhaken kann sowohl für horizontale als auch vertikale Modulanordnungen verwendet werden.

• Eine integrierte Kabelführung ist vorhanden.

Universelle Modulklemme

 • Die Universal-Modulklemme ist für Solarmodule mit einer Rahmenstärke zwischen 30 und 50 mm geeignet.

 • Sie kann als Mittelklemme und in Verbindung mit einer Endkappe auch als Endklemme verwendet werden.

 • Die Modulklemme ist weitestgehend vormontiert, was die Installation erleichtert.

 • Sie beinhaltet einen Potentialausgleich für das Photovoltaikmodul.

 • Die Modulklemme ist sowohl in grau als auch in schwarz erhältlich.

Montageschiene

• 30% stärker 30% leichter als die bisherige Montageschiene

 • Geeignet für größere Spannweiten auf dem Dach

Endkappe

• Die Endkappe gewährleistet eine sichere Positionierung der Universalklemme.

 • Die erweiterte Endkappe sorgt für eine ästhetische Verarbeitung.

 • Die Endkappen sind sowohl in grau als auch in schwarz erhältlich.

Wichtiger Hinweis zur Kalkulation

Die zusammengestellten Sets passen auf die meisten Dächer in Deutschland. Die Kalkulation bezog sich dabei auf die folgenden Werte:

• Windzone 2
• Geländekategorie 4
• Schneelastzone 2

Weitere Hersteller-Infos zum Produkt gibt es hier.
